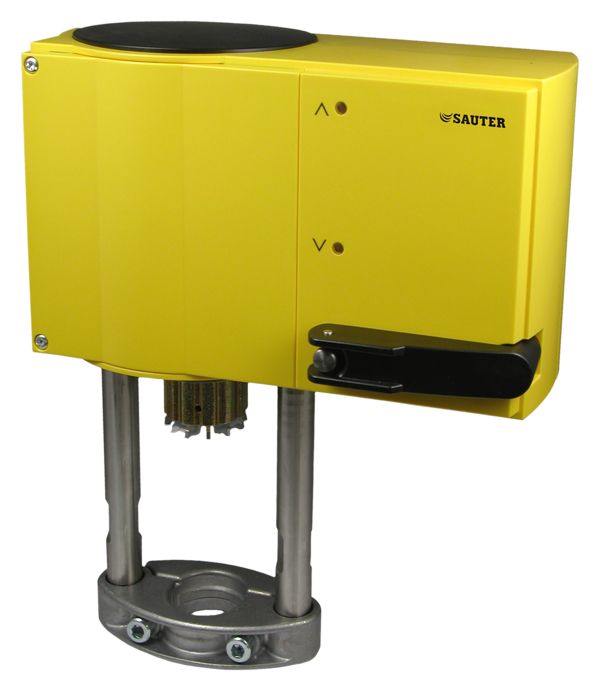

Ventilantrieb SUT mit Federrückzug
AVF 234S
Ihr Vorteil für mehr Energieeffizienz
Automatische Ventiladaption, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen
Eigenschaften
-
Betätigung von 2- und 3-Wege-Ventilen der Typenreihen VQD/BQD, VQE/BQE, VUG/BUG, VUP, VUS/BUS und V6R/B6R
-
Für Regler mit schaltendem (2-/3-Punkt) und stetigem (0…10 V, 4…20 mA) Ausgang
-
Federrückzug fährt bei Ausfall/Unterbrechung der Speisespannung oder beim Ansprechen eines Begrenzungsreglers auf die Endposition
-
Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronische kraftabhängige Abschaltung
-
Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)
-
Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LEDs
-
Kodierschalter zur Auswahl von Kennlinie und Laufzeit
-
Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar
-
Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm). Der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren
-
Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss
-
Handkurbel für externe Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung
-
Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
-
Speisespannung 230 V mit Modul oder direkter Anschluss für 24 VAC oder 24 VDC, stetige Ansteuerung auch bei 230 V zulässig
-
Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl
-
Federpaket und Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau
-
Elektrische Anschlüsse (max. 2,5 mm²) mit Schraubklemmen
-
Drei ausbrechbare Kabelzuführungen für M20 × 1,5 (2×) und M16 × 1,5
-
Montage senkrecht stehend bis waagerecht, nicht hängend
