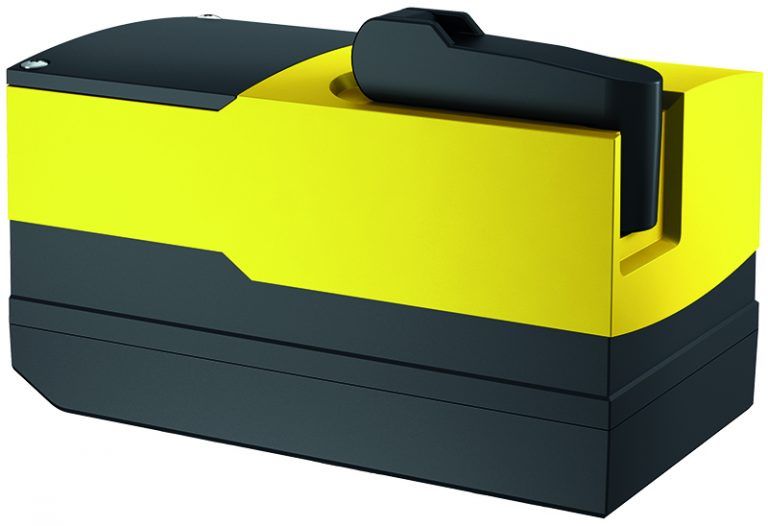

Ventilantrieb Retrofit
AVM 322S-R
Ihr Vorteil für mehr Energieeffizienz
Automatische Ventiladaption, optimaler Bedienerkomfort, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen
Eigenschaften
-
In Lüftungs- Klimaanlagen zum Betätigen von 2- und 3-Wege-Ventilen
-
Für Regler mit stetigem Ausgang (0…10 V/4…20 mA) oder schaltendem Ausgang (2-Punkt- oder 3-Punkt-Steuerung)
-
BLDC Motor (Brushless DC) mit Ansteuerungselektronik SUT (SAUTER Universal Technologie) der dritten Generation und einer elektronischen lastabhängigen Abschaltung
-
Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Betriebsanzeige mittels einer zweifarbigen LED
-
Selbständige Adaptierung an den Hub des Ventils, zwischen 8 und 20 mm
-
Geringe Laufgeräusche
-
Durch das eingebaute absolute Wegmesssystem bleibt bei Spannungsunterbrechung die Position immer erhalten
-
Wirksinn, Kennlinie (linear/gleichprozentig), Stellzeit und Steuersignal (Spannung/Strom) sind über Kodierschalter einstellbar
-
Integrierte Zwangssteuerung durch Kodierschalter zustellbar (mit wählbarer Wirkrichtung)
-
Einfache Reinitialisierung mittels einem Kodierschalter
-
Handkurbel für externe Handverstellung mit Motorausschaltung
-
Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung
-
Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
-
Elektrischer Parallellauf von fünf Antrieben
-
Parametrierungsmöglichkeit über die BUS-Schnittstelle
-
Dreiteiliges Gehäuse aus schwer entflammbarem, gelbem/schwarzem Kunststoff und Dichtungen mit Schutzart IP54
-
Wartungsfreies Getriebe aus Kunststoff, Gewindespindel und Getriebeplatinen aus Stahl
-
Patentierte Antrieb-Ventil-Kupplung
-
Elektrische Anschlüsse (max. 1,5 mm²) mit Schraubklemmen
-
Zwei ausbrechbare Kabelzuführungen für metrische Verschraubungen aus Kunststoff M20 × 1,5
-
Montagelage: senkrecht stehend bis waagerecht, nicht hängend
-
Nennschubkraft 1000 N
