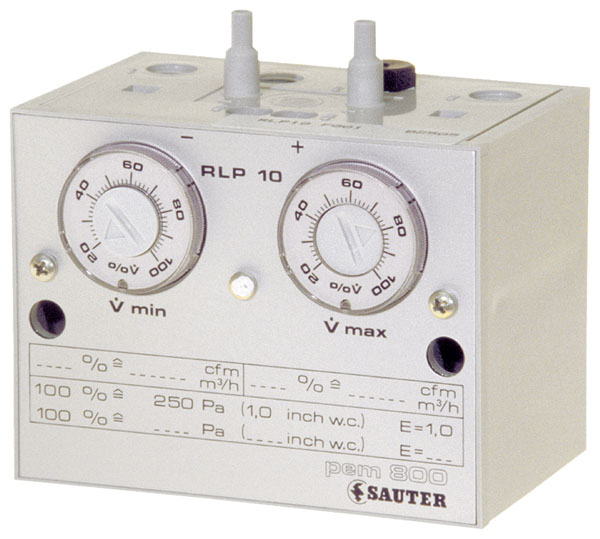

Pneumatischer Volumenstromregler
RLP 10
Ihr Vorteil für mehr Energieeffizienz
Zur bedarfsgerechten Volumenstromregelung in Büroräumen.
Einsatzgebiete
Zu- und Abluftregelung von Einzelräumen oder Kanaldrücken. Einsetzbar in explosionsgefährdeten Bereichen.
Eigenschaften
Technische Beschreibung
Zur bedarfsgerechten Volumenstromregelung in Büroräumen.
Einsatzgebiete
Zu- und Abluftregelung von Einzelräumen oder Kanaldrücken. Einsetzbar in explosionsgefährdeten Bereichen.
Eigenschaften
- Geeignet für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 II 2 G T6
- Konformitätsprüfung nach EN 13463-1 und EN 1127-1 (Ex-zone 1 II 2 G T6)
- Regelung von konstanten, umschaltbaren oder variablen Volumenströmen
- Statischer Differenzdrucksensor mit grossem Messbereich (10...250 Pa)
- Frontplatte des Reglers ist mit Schaltschema zur schnellen Identifikation der Funktion bedruckt
- Thermoplastisches Gehäuse geeignet zur Wand- oder Hutschienenmontage (Tragschiene EN 60715)
- Druckluftanschlüsse mit Rp 1/8" Innengewinde
- Niederdruckanschlüsse ausgeführt als 2 Stufenstecknippel für weichen Kunststoffschlauch (Innen Ø 4 und 6 mm)
Technische Beschreibung
- Speisedruck 1,3 bar ± 0,1
- Ansprechempfindlichkeit des Sensors 0,5 Pa
- Linearität, Radiziergenauigkeit 2%
- 1 Eingang für Führungsgrösse
- 2 Ausgänge
- Istwert
- Ansteuerung Klappenantrieb
- 2 Sollwerteinsteller zur Maximal- und Minimalbegrenzung des Volumenstroms
Montagevorschriften
Service-Dokumentationen
Übrige Dokumente
Broschüren
MV RLP10F001, F905
pdf : 676 KB
pdf
Pneum. Geräte
pdf : 1 MB
pdf
Einbindung von Reinräumen in ein Gebäudemanagement
pdf : 158 KB
pdf
Pneumatische Raumdruckregelung
pdf : 362 KB
pdf
