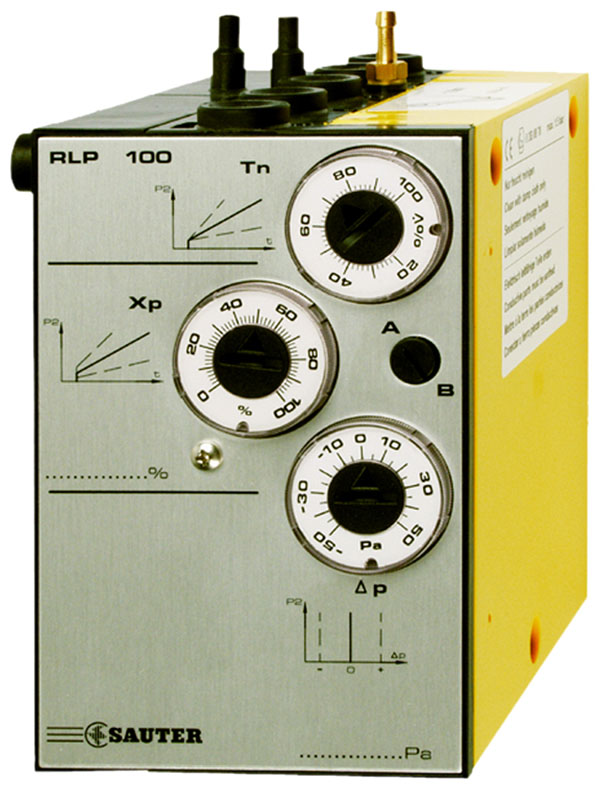

Pneumatischer Raumdruckregler
RLP100F901, F915, F924
Ihr Vorteil für mehr Energieeffizienz
Ermöglicht die exakte Erfassung und Regelung von Druckdifferenzen in Rein- oder Laborräumen ohne Schaffung von zusätzlichen Druckausgleichsöffnungen, welche zu unnötigen Energieverlusten führen
Eigenschaften
-
Geeignet für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 II 2 G T6
-
Raumdruckregelung von extrem dichten Räumen, z. B. Reinräume oder Laborräume (bis BSL-4)
-
Schnelles und genaues Regelsystem in Verbindung mit den pneumatischen Volumenstromreglern RLP 100
-
Präziser, statischer Sensor, auch in Bereichen mit kontaminierter Raumluft einsetzbar
-
Konformitätsprüfung nach EN 13463-1 und EN 1127-1 (Ex-Zone 1 II 2 G T6)
-
Frontplatte des Reglers bedruckt mit Diagrammen zur schnellen Identifikation der Funktionen
-
Druckluftanschlüsse mit Rp⅛“ Innengewinde
-
Spezieller Messanschluss zum Abgreifen des Raumdruckes
-
Niederdruckanschlüsse ausgeführt als 2-Stufenstecknippel für weichen Kunststoffschlauch (Innen Ø 4 und 6 mm)
-
1 Eingang
-
Sollwert-Ferneinstellung
-
-
2 Ausgänge
-
Istwert Raumdruck
-
Führungssignal für Volumenstromregler (Volumenstrom-Schiebung)
-
-
Sollwertsteller für Raumdruck (Minimalbegrenzung für Raumdruck bei Sollwert-Ferneinstellung) sowie Einsteller für Tn und Xp
Datenblätter
Montagevorschriften
Service-Dokumentationen
Übrige Dokumente
Broschüren
RLP 100 F901, F915, F924: Pneumatischer Raum-Druckregler
pdf : 2 MB
pdf
MV RLP10F901, F915, F924
pdf : 599 KB
pdf
Pneum. Geräte
pdf : 1 MB
pdf
Einbindung von Reinräumen in ein Gebäudemanagement
pdf : 158 KB
pdf
Pneumatische Raumdruckregelung
pdf : 362 KB
pdf
