P-Regler
RCP 20, 21
Ihr Vorteil für mehr Energieeffizienz
Ermöglicht die Realisierung von individuell optimierten Regelungen für maximale Effizienz in pneumatischen Anlagen.
Einsatzgebiete
Pneumatische Regelung in der Lüftungs- und Klimatechnik von Temperatur, Druck, Differenzdruck, Feuchte und Durchfluss in Verbindung mit entsprechenden Messumformern.
Eigenschaften
Technische Beschreibung
Ermöglicht die Realisierung von individuell optimierten Regelungen für maximale Effizienz in pneumatischen Anlagen.
Einsatzgebiete
Pneumatische Regelung in der Lüftungs- und Klimatechnik von Temperatur, Druck, Differenzdruck, Feuchte und Durchfluss in Verbindung mit entsprechenden Messumformern.
Eigenschaften
- P-Festwertregler
- P-Festwertfolgeregler
- Universell einsetzbarer Regler für unterschiedlichste Anwendungen
- Gehäuse, Einschub und Fronttüre aus Thermoplast
- Geeignet für Wand- oder Schalttafelmontage
- In Fronttür eingesetzte Funktionsbeschreibung und Inbetriebsetzungshilfe

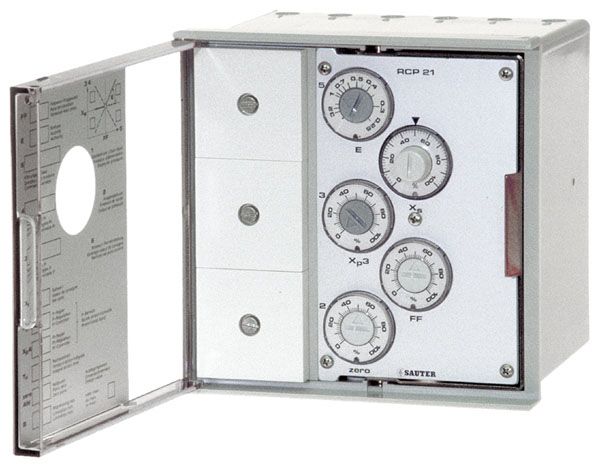

- Frontplatte mit den Einstellern und 3 abgedeckten Aussparungen für steckbare Manometer (XMP) zur einfachen Inbetriebsetzung
- Sollwerteinsteller XS einstellbar von Hand mit Skalen für alle Centair Messbereiche
- Alle Einstellungen mittels Münze und %-Skala einfachst einstellbar
- Messanschlüsse M4, Steuersinn umstellbar (Auslieferung mit Steuersinn B)
- Druckluftanschlüsse Rp 1/8" Innengewinde
- Konform mit der Richtlinie 97/23/EG Art 3.3 für Druckgeräte
Technische Beschreibung
- Speisedruck 1,3 bar ± 0,1
- Frei zugängliche Einsteller für XS (Sollwert), XP4 (P-Bereich), Tn (Nachstellzeit), E (Einfluss) und FF (Knickpunkt)
- Eingänge für
- Sollwertferneinstellung
- Regelgrösse
- Führungsgrösse
- Ausgänge für
- Ausgangsdruck für Klappen- oder Ventilantrieb
Datenblätter
Montagevorschriften
Service-Dokumentationen
Material- und Umweltdeklarationen
Übrige Dokumente
Broschüren
RCP 20, 21: P-Regler
PDF : 37 KB
PDF
RCP10…31
pdf : 5 MB
pdf
Pneum. Geräte
pdf : 1 MB
pdf
RCP20F001/RCP21F001 P-Regler
PDF : 61 KB
PDF
Centair. Das pneumatische Universalreglersystem für Klima- und Heizungsanlagen
pdf : 421 KB
pdf
Pneumatische Raumdruckregelung
pdf : 362 KB
pdf
