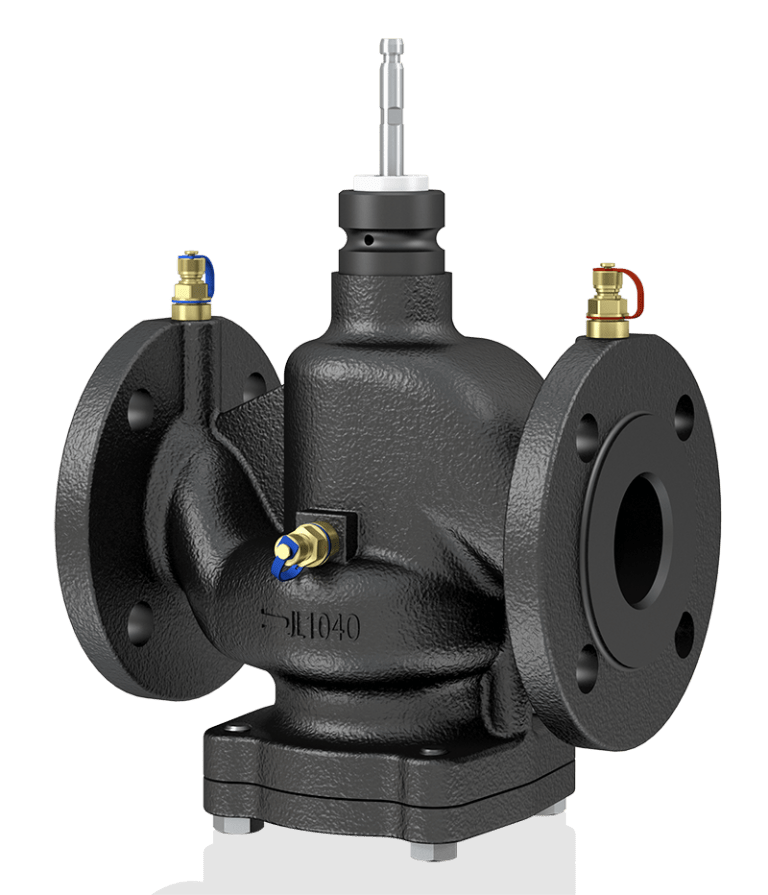

2-Wege-Regelventil für den dynamischen hydraulischen Abgleich, PN 16, Valveco Flansch
VDL 050…100
Ihr Vorteil für mehr Energieeffizienz
Der automatische, dynamische, hydraulische Abgleich durch das SAUTER Valveco Flansch-Regelventil bewirkt eine korrekte Versorgung der nachgeschalteten Verbraucher, Reduzierung von Temperaturschwankungen in HLK-Anlagen und somit einen präziseren und effizienteren Energieeinsatz
Eigenschaften
-
Regelventil mit drei Funktionen: Regeln, Voreinstellung max. Volumenstrom, automatische Durchflussregelung
-
Regelung von Niedrig- und Mitteltemperatur-Warmwasser, gekühltem Wasser, Wasser mit Frostschutzmittel in geschlossenen Kreisläufen
-
Volumenstrombereich: 3,7…90,9 m3/h
-
Einfache Voreinstellung des max. benötigten Volumenstroms
-
Alle Typen mit Druckmessnippel
-
Ventil bei eingedrückter Spindel geschlossen
-
Schliessvorgang gegen den Druck
-
Einfacher Anschluss an die SAUTER Antriebe AVM 215 für DN 50…80 und AVM 234 für DN 100
-
Regelventil mit Flanschanschluss (DN 50…DN 100) nach EN ISO 7005‑2
-
Regelventil flachdichtend
-
Differenzdruck über dem Stellgerät wird konstant gehalten; Ventilautorität 1
-
Ventilgehäuse DN 50…80 aus Grauguss (GJL‑250); DN 100 aus Sphäroguss (GJS‑400)
-
Spindel aus nicht rostendem Stahl
