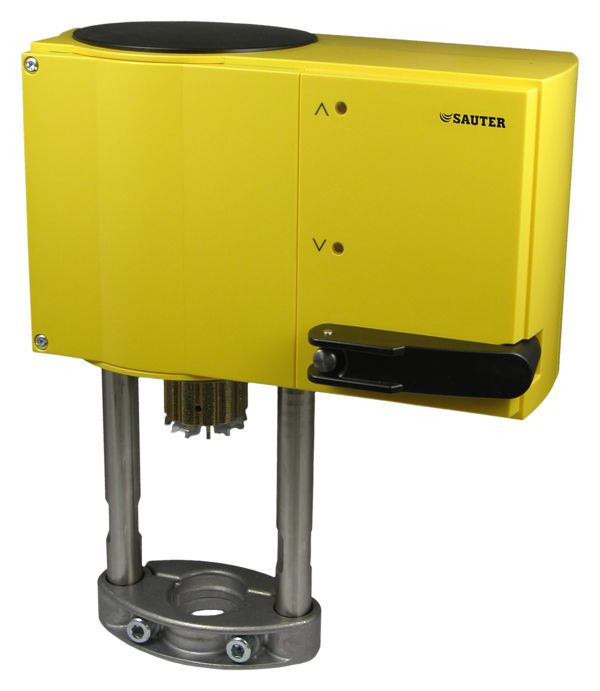

Servomoteur SUT avec positionneur
AVM 234S
Votre atout en matière d’efficacité énergétique
Adaptation automatique à la vanne, commande précise et efficacité énergétique élevée avec très faible bruit en marche.
Caractéristiques
-
Actionnement des vannes 2 et 3 voies des séries VQD/BQD et VQE/BQE ainsi que VUG/BUG, VUS/BUS, VUP, V6R/B6R et VDL
-
Pour régulateurs avec sortie continue (0…10 V ou 4…20 mA) ou sortie à commutation (commande 2 ou 3 points).
-
Moteur pas à pas avec électronique de commande SAUTER Universal Technology (SUT) et déconnexion électronique par détection de force
-
Le montage sur la vanne est facile ; l’accouplement avec la tige de la vanne s’effectue automatiquement dès l’activation de la tension de commande (système breveté)
-
Détection automatique du signal de commande appliqué (continu ou par commutation), signalisation par 2 voyants LED
-
Commutateur de codage pour sélectionner la courbe caractéristique et le temps de course
-
Type de courbe caractéristique (linéaire/quadratique/exponentielle) réglable sur le servomoteur
-
Adaptation automatique à la course de la vanne (course de la vanne min. 8 mm, course de la vanne max. 49 mm). La course mesurée reste enregistrée, même en cas d’absence de tension
-
Le sens de commande peut être sélectionné via les bornes à vis du raccordement électrique
-
Manivelle pour réglage manuel externe avec coupure du moteur et servant à déclencher une réinitialisation
-
Peut être monté sur des vannes d’un autre fabricant grâce aux nombreux adaptateurs disponibles
-
Tension d’alimentation 230 V avec module ou raccordement direct pour 24 VCA ou 24 VCC, commande continue admise également pour 230 V
-
Train d’engrenages en acier fritté exempt de maintenance, plaque d’engrenage en acier
-
Colonne de montage en acier inox, étrier de fixation en alliage léger moulé pour le montage de la vanne
-
Raccordements électriques (2,5 mm² max.) avec bornes à vis
-
Trois passe-câbles amovibles pour M20 × 1,5 (2×) et M16 × 1,5
-
Montage debout, de la verticale à l’horizontale, non suspendu
